580W Εύκαμπτη φωτοβολταϊκή μονάδα χωρίς πλαίσιο - XSFM-580-T2

standard packaging:	70 μονάδες ανά παλέτα

Πληροφορίες λεπτομέρειας

Περιγραφή προϊόντων

Πληροφορίες λεπτομέρειας

Μάρκα

X-SOLAR

Πιστοποίηση

TÜV SÜD Z2 124365 0002 Rev.01 (XSFM-580-T2, frameless, 1000 VDC)

Αριθμό μοντέλου

XSFM-580-T2

μοντέλο:

XSFM-580-T2

Τύπος προϊόντος:

Ευέλικτη ηλιακή μονάδα χωρίς πλαίσιο

Μέγιστη δύναμη (Pmax):

580 W

Μέγιστη τάση ισχύος (Vmp):

44.19 V

Μέγιστο ρεύμα δύναμης (ΟΜΠ):

13.13 Α

Δυναμική διασύνδεσης:

53,03 V

Σύνδρομο βραχυκυκλώματος (Isc):

13,86 Α

Θερμοκρασία λειτουργίας:

-40 έως +85 °C

Τύπος κελιού:

TOPCon, 182 x 91 χλστ

Μέγιστο ρεύμα ασφάλειας:

Ανοχή δύναμης:

0 έως +3%

Ρύθμιση κυττάρων:

144 κελιά (12 x 12)

Μέγιστος Συντελεστής Θερμοκρασίας Ισχύος:

-0,26 %/°C

Συντελεστής θερμοκρασίας τάσης ανοιχτού κυκλώματος:

-0,24 %/°C

Συντελεστής θερμοκρασίας ρεύματος βραχυκυκλώματος:

0,04 %/°C

Κουτί διασταύρωσης:

Διαστάσεις μονάδας:

2260 x 1200 x 2,7 χλστ

Βάρος μονάδας:

8,4 κλ

Μπροστινό στατικό φορτίο:

5400 Pa

Πίσω στατικό φορτίο:

2400 PA

Τύπος σύνδεσης:

MC4-συμβατό σύστημα

Πλαίσιο:

Κανένας

Ενότητες ανά εμπορευματοκιβώτιο 40 ποδιών:

Επισημαίνω:

Ελαστικό ηλιακό πάνελ 580W

εξαιρετικά ελαφριά ηλιακή μονάδα στέγης

ανθεκτικό μαλακό φωτοβολταϊκό πάνελ

Περιγραφή προϊόντων

580W Εύκαμπτη φωτοβολταϊκή μονάδα χωρίς πλαίσιο - XSFM-580-T2

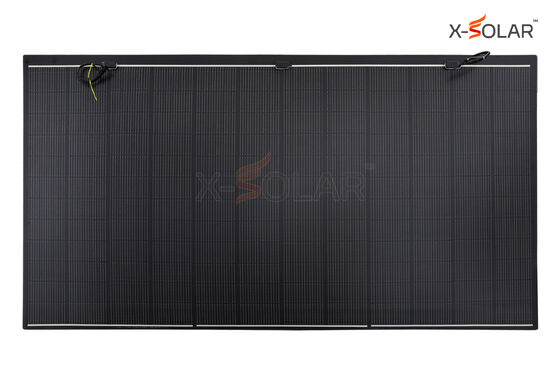

Η διαμόρφωση XSFM-580-T2 χωρίς πλαίσιο είναι εύκαμπτη φωτοβολταϊκή μονάδα N-TOPCon ισχύος 580W. Έχει διαστάσεις 2260 x 1200 x 2.7 mm και βάρος 8.4 kg ανά μονάδα.

Ηλεκτρικά χαρακτηριστικά σε STC

Πρότυπες συνθήκες δοκιμής (STC): ακτινοβολία 1000 W/m², θερμοκρασία κυψελών 25 °C, φάσμα AM1.5.

Μέγιστη ισχύς (Pmax)	580 W
Τάση μέγιστης ισχύος (Vmp)	44.19 V
Ρεύμα μέγιστης ισχύος (Imp)	13.13 A
Τάση ανοικτού κυκλώματος (Voc)	53.03 V
Ρεύμα βραχυκυκλώματος (Isc)	13.86 A
Ανοχή ισχύος	0 έως +3%
Μέγιστο ρεύμα ασφάλειας	25 A
Θερμοκρασία λειτουργίας	-40 έως +85 °C
Θερμοκρασιακός συντελεστής Pmax	-0.26 %/°C
Θερμοκρασιακός συντελεστής Voc	-0.24 %/°C
Θερμοκρασιακός συντελεστής Isc	0.04 %/°C

Μηχανικές προδιαγραφές

Διαστάσεις μονάδας	2260 x 1200 x 2.7 mm
Βάρος μονάδας	8.4 kg
Τύπος κυψελών	TOPCon, 182 x 91 mm
Διάταξη κυψελών	144 κυψέλες (12 x 12)
Περιμετρικό πλαίσιο	Χωρίς περιμετρικό πλαίσιο
Κιβώτιο διακλάδωσης	IP68
Καλώδιο εξόδου	4 mm²; καθαρό μήκος καλωδίου 400 mm
Τύπος συνδέσμου	Συμβατό με MC4
Στατικό φορτίο εμπρός	5400 Pa
Στατικό φορτίο πίσω	2400 Pa

Οι τιμές στατικού φορτίου σε Pa περιγράφουν την αντοχή της μονάδας σε φορτίο πίεσης και δεν δηλώνουν πρόσθετο βάρος στη στέγη. Απαιτείται αξιολόγηση ολόκληρου του εγκατεστημένου συστήματος και της κατανομής των φορτίων για τις συνθήκες του έργου.

Αναφορά πιστοποιητικού προϊόντος

Το πιστοποιητικό TÜV SÜD Z2 124365 0002 Rev.01 περιλαμβάνει το XSFM-580-T2 στο παράρτημα μοντέλων. Η αναφορά ισχύει αποκλειστικά για τη διαμόρφωση χωρίς πλαίσιο 1000 VDC. Κάτοχος είναι η Jiangsu X-Solar Green-Building Technology Co., Ltd. Το πιστοποιητικό εκδόθηκε στις 2024-09-05 και αναφέρει ισχύ έως 2029-09-02, σύμφωνα με τους όρους του. Αντιπαραβάλετε το πλήρες πιστοποιητικό και το παράρτημα μοντέλων με την παρεχόμενη διαμόρφωση και ζητήστε τα σχετικά έγγραφα για το έργο σας.

Στοιχεία συσκευασίας

Μονάδες ανά παλέτα	70
Μονάδες ανά εμπορευματοκιβώτιο 40 ποδών	1190

Επιβεβαιώστε την τελική διαμόρφωση συσκευασίας για την παραγγελία.

Εφαρμογή και συνθήκες εγκατάστασης

Εξετάστε αυτή τη διαμόρφωση χωρίς πλαίσιο για στέγες όπου το έργο απαιτεί ελαφριά μονάδα. Αξιολογήστε το υπόστρωμα, τη φέρουσα ικανότητα, τη γεωμετρία, τη στερέωση, τα φορτία ανέμου και χιονιού, την αποστράγγιση και τη στεγάνωση. Επιβεβαιώστε την τάση συστήματος, την επιτρεπόμενη καμπυλότητα και τις οδηγίες χειρισμού της παρεχόμενης έκδοσης.

Συχνές ερωτήσεις

Αφορά διαμόρφωση με ή χωρίς πλαίσιο;

Αφορά τη διαμόρφωση χωρίς πλαίσιο βάρους 8.4 kg και διαστάσεων 2260 x 1200 x 2.7 mm. Οι εκδόσεις με πλαίσιο έχουν διαφορετικές μηχανικές προδιαγραφές και συσκευασία.

Μπορεί η μονάδα να διπλωθεί για μεταφορά;

Μην διπλώνετε και μην κάμπτετε επανειλημμένα αυτή τη μονάδα στέγης. Ακολουθήστε τις ειδικές οδηγίες μεταφοράς, υποστήριξης και χειρισμού και επιβεβαιώστε την επιτρεπόμενη καμπυλότητα πριν από τον σχεδιασμό καμπύλης εγκατάστασης.

Αρκεί το βάρος των 8.4 kg για να κριθεί κατάλληλη μια στέγη;

Η αξιολόγηση πρέπει να εξετάζει ολόκληρο το εγκατεστημένο σύστημα και την κατανομή φορτίων, μαζί με υλικά στερέωσης, καλώδια και εξοπλισμό, καθώς και φορτία ανέμου, χιονιού, κατασκευής και συντήρησης.

Συζητήστε το έργο σας

Στείλτε την τοποθεσία του έργου, σχέδια ή φωτογραφίες της στέγης, την απαιτούμενη ποσότητα, τον προορισμό παράδοσης και το επιθυμητό χρονοδιάγραμμα. Αναφέρετε το ακριβές μοντέλο στο αίτημά σας.

Ζητήστε στοιχεία προϊόντος και προσφορά
