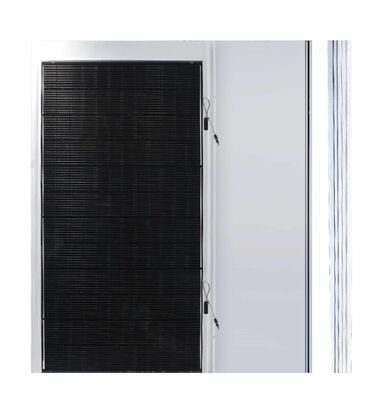

520W Φωτοβολταϊκή μονάδα BIPV χαλύβδινης στέγης - XSCM-520-T

standard packaging:	23 μονάδες ανά παλέτα

Πληροφορίες λεπτομέρειας

Περιγραφή προϊόντων

Πληροφορίες λεπτομέρειας

Μάρκα

X-SOLAR

Αριθμό μοντέλου

XSCM-520-T

μοντέλο:

XSCM-520-T

Τύπος προϊόντος:

Μονάδα στέγης από χάλυβα BIPV

Μέγιστη δύναμη (Pmax):

520 W

Μέγιστη τάση ισχύος (Vmp):

39,25 V

Μέγιστο ρεύμα δύναμης (ΟΜΠ):

13.25 Α

Δυναμική διασύνδεσης:

48,52 V

Σύνδρομο βραχυκυκλώματος (Isc):

13,92 Α

Θερμοκρασία λειτουργίας:

-40 έως +85 °C

Τύπος κελιού:

TOPCon, 182 x 91 χλστ

Μέγιστο ρεύμα ασφάλειας:

Ανοχή δύναμης:

0 έως +3%

Ρύθμιση κυττάρων:

132 κελιά (11 x 12)

Μέγιστος Συντελεστής Θερμοκρασίας Ισχύος:

-0,26 %/°C

Συντελεστής θερμοκρασίας τάσης ανοιχτού κυκλώματος:

-0,24 %/°C

Συντελεστής θερμοκρασίας ρεύματος βραχυκυκλώματος:

0,04 %/°C

Κουτί διασταύρωσης:

Διαστάσεις μονάδας:

2400 x 1314 x 4 mm

Βάρος μονάδας:

28 κιλά

Μπροστινό στατικό φορτίο:

5400 Pa

Πίσω στατικό φορτίο:

2400 PA

Τύπος σύνδεσης:

MC4-συμβατό σύστημα

Καλώδιο παραγωγής:

4 mm²; Καθαρό μήκος καλωδίου 400 mm

Ενότητες ανά εμπορευματοκιβώτιο 40 ποδιών:

Επισημαίνω:

Ελαστικοί φωτοβολταϊκοί συλλέκτες

Ευέλικτα φωτοβολταϊκά πάνελ OEM

Ηλιακή μονάδα λεπτής ταινίας 520W

Περιγραφή προϊόντων

520W Φωτοβολταϊκή μονάδα BIPV χαλύβδινης στέγης - XSCM-520-T

Η XSCM-520-T συνδυάζει φωτοβολταϊκή μονάδα με μορφή χαλύβδινης στέγης για έργα ενσωματωμένων φωτοβολταϊκών. Η σελίδα αφορά την κατηγορία ισχύος 520W.

Ηλεκτρικά χαρακτηριστικά σε STC

Πρότυπες συνθήκες δοκιμής (STC): ακτινοβολία 1000 W/m², θερμοκρασία κυψελών 25 °C, φάσμα AM1.5.

Μέγιστη ισχύς (Pmax)	520 W
Τάση μέγιστης ισχύος (Vmp)	39.25 V
Ρεύμα μέγιστης ισχύος (Imp)	13.25 A
Τάση ανοικτού κυκλώματος (Voc)	48.52 V
Ρεύμα βραχυκυκλώματος (Isc)	13.92 A
Ανοχή ισχύος	0 έως +3%
Μέγιστο ρεύμα ασφάλειας	25 A
Θερμοκρασία λειτουργίας	-40 έως +85 °C
Θερμοκρασιακός συντελεστής Pmax	-0.26 %/°C
Θερμοκρασιακός συντελεστής Voc	-0.24 %/°C
Θερμοκρασιακός συντελεστής Isc	0.04 %/°C

Μηχανικές προδιαγραφές

Διαστάσεις μονάδας	2400 x 1314 x 4 mm
Βάρος μονάδας	28 kg
Τύπος κυψελών	TOPCon, 182 x 91 mm
Διάταξη κυψελών	132 κυψέλες (11 x 12)
Κιβώτιο διακλάδωσης	IP68
Καλώδιο εξόδου	4 mm²; καθαρό μήκος καλωδίου 400 mm
Τύπος συνδέσμου	Συμβατό με MC4
Στατικό φορτίο εμπρός	5400 Pa
Στατικό φορτίο πίσω	2400 Pa

Οι τιμές στατικού φορτίου σε Pa περιγράφουν την αντοχή της μονάδας σε φορτίο πίεσης και δεν δηλώνουν πρόσθετο βάρος στη στέγη. Απαιτείται αξιολόγηση ολόκληρου του εγκατεστημένου συστήματος και της κατανομής των φορτίων για τις συνθήκες του έργου.

Στοιχεία συσκευασίας

Μονάδες ανά παλέτα	23
Μονάδες ανά εμπορευματοκιβώτιο 40 ποδών	368

Επιβεβαιώστε την τελική διαμόρφωση συσκευασίας για την παραγγελία.

Εφαρμογή και συνθήκες εγκατάστασης

Προδιαγράψτε τη μονάδα ως μέρος ολοκληρωμένης κατασκευής στέγης. Εξετάστε τον φέροντα οργανισμό, τους αρμούς της στέγης, τον σχεδιασμό στερέωσης, την αποστράγγιση και τη στεγάνωση για την τοποθεσία του έργου. Πριν από την προμήθεια, επιβεβαιώστε τη διαμόρφωση τάσης του συστήματος και τα έγγραφα εγκατάστασης.

Συχνές ερωτήσεις

Ποιες είναι οι διαστάσεις και το βάρος της μονάδας 520W;

Οι δημοσιευμένες διαστάσεις είναι 2400 x 1314 x 4 mm και το βάρος της μονάδας είναι 28 kg.

Ποια είναι η τάση ανοικτού κυκλώματος της κατηγορίας 520W;

Η τάση ανοικτού κυκλώματος Voc είναι 48.52 V στις πρότυπες συνθήκες δοκιμής.

Μπορεί να αντικαταστήσει υπάρχουσα στέγη χωρίς πρόσθετο σχεδιασμό;

Η κατασκευή της στέγης και οι λεπτομέρειες στερέωσης απαιτούν εξέταση για το συγκεκριμένο έργο. Στείλτε το προφίλ της στέγης, σχέδια, συνθήκες τοποθεσίας και την απαιτούμενη ποσότητα.

Συζητήστε το έργο σας

Στείλτε την τοποθεσία του έργου, σχέδια ή φωτογραφίες της στέγης, την απαιτούμενη ποσότητα, τον προορισμό παράδοσης και το επιθυμητό χρονοδιάγραμμα. Αναφέρετε το ακριβές μοντέλο στο αίτημά σας.

Ζητήστε στοιχεία προϊόντος και προσφορά
